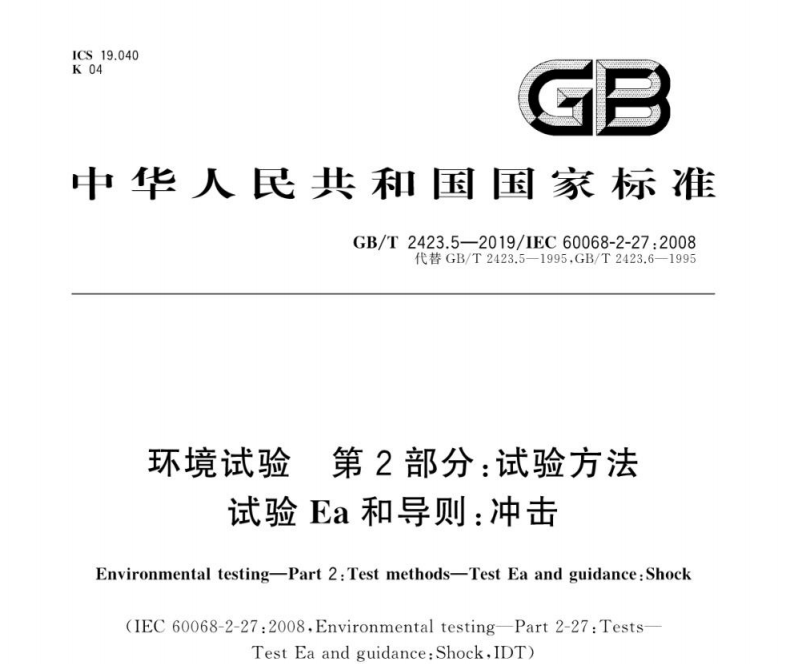

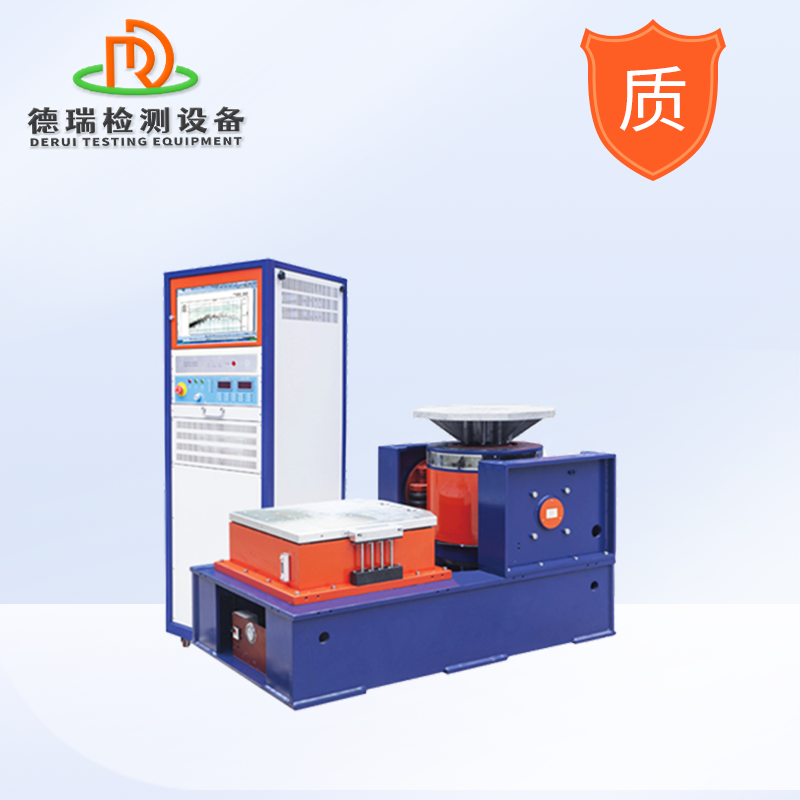

GB/T 2423.5-2019/IEC 60068-2-27:2008環境試驗  第2部分：試驗方法 試驗Ea和導則：沖擊

4  試驗設備描述

4.1  特性要求

當沖擊試驗臺用夾具或不用夾具裝上樣品時，在檢查點上所施加的沖擊脈沖應為近似于圖1、圖2 和圖3中虛線所示的加速度對時間的曲線之一。

4.1.1 基本脈沖波形

本部分包括半正弦波、后峰鋸齒波和梯形波三種類型的波形。波形的選擇取決于若干因素，本部分給出了選用波形的優先順序（見A.3）。

規定的基本脈沖波形如下（見A.3）：

——半正弦波：正弦波的半個周期，如圖1所示；

——后峰鋸齒波：具有短的下降時間的不對稱三角形，如圖2所示；

——梯形波：具有短的上升和下降時間的對稱梯形，如圖3所示。實際脈沖應在有關圖中用實線所表示的容差限內。

注：當不能獲得落在規定容差范圍內的脈沖波形時，有關規范宜規定另一種可采用的方法（見A.5）。

4.1.2  重復速率

重復速率應保證兩次沖擊之間樣品內部的相對運動基本上為零，且在檢查點的加速度值應在圖1 所示的容差內（見A.7）。

注：重復速率的評估公式見A.7。

4.1.3  速度變化容差

對所有脈沖波形，實際的速度變化量應在其相應的標稱脈沖值的士15%之內。當速度變化是用實際脈沖的積分來確定時，應從脈沖前的0.4D積分到脈沖后的0.1D，D是標稱脈沖的持續時間。

注：如果由于沒有精確的積分裝置而不能獲得速度變化容差時，有關規范究規定另一種可采用的方法（見 A.5和A.6）。

4.1.4  橫向運動

當采用4.2的方法時，在檢查點上垂直于預定沖擊方向的正的或負的峰值加速度不應超過預定方向上標稱脈沖峰值加速度的30%。

注：如果達不到橫向運動的誤差要求時，有關規范宜規定另一種可采用的方法（見A.5）。

4.2  測量系統

測量系統的特性應能保證在檢查點的預定方向上測量到實際脈沖在圖1、圖2和圖3要求的容差范圍內。圖4的要求適用于控制信號測量系統未用低通濾波器的頻率響應。當采用了低通濾波器，濾波器特性的截止頻率f、（-3dB點）不低于：

——低通濾波器的截止頻率，單位為千赫（kHz）；

——脈沖持續時間，單位為毫秒。

對測量準確度能產生重要的影響，包括加速度計在內的整個測量系統的頻率響應應在圖4的容差內（見A.5）。

注：沖擊的持續時間等于或小于0.5ms未必需要圖4中。如此高的頻率。因此，有關規范宜規定供選用的

替代值。

4.3  安裝

樣品應按IEC60068-2-47的規定安裝在沖擊試驗機臺面或通過夾具裝在臺面上。

5  嚴酷度

有關規范應同時給出脈沖波形和沖擊嚴酷度等級。有關規范應規定，沖擊適用于所有3條軸線的正和負兩個方向。當關注試驗的姿態時應考慮重力的影響。除非真實使用條件已知或另有規定，應選用4.1.1中給出的一種波形和表1中對應的嚴酷度等級。粗體是優選組合。相應的速度變化也在表1 中給出。

每個方向的沖擊次數可以從下列數值中選取。3±0、 100±5、 500±5 、1.000±10、 5 000士10

注：如果此處的嚴酷度等級不能模擬已知環境對樣品的影響，有關規范可以選用圖1、圖2和圖3所示的標準脈沖波形之一（見A.4）規定其他合適的試驗嚴酷度等級。

8  試驗

應在樣品三個正交軸的每個方向依次施加有關規范規定次數的沖擊。當多個相同樣品受試時，可以適當?shù)嘏帕袠悠?，以便同時沿3個軸向上沖擊（見A.7）。

當安裝或運輸時，樣品的姿態已知，由于沖擊在某個軸的某個方向是最敏感的，有關規范應規定在該軸線、方向和姿態上施加沖擊的次數。否則應在三個軸的兩個方向上試驗。例如，通常最大的沖擊加速度是沿垂直方向。當運輸時的姿態已知，沖擊應在垂直軸向上的方向。當姿態未知，有關規范應規定每軸應進行沖擊的次數（見A.7）。
