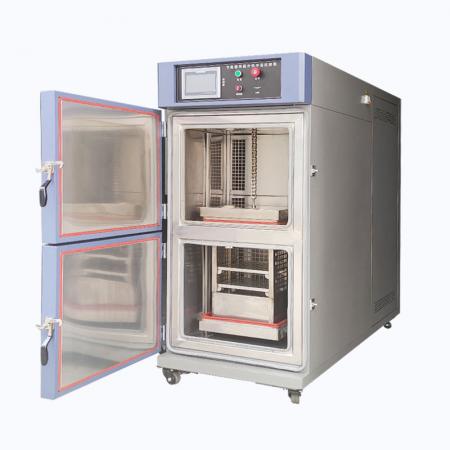

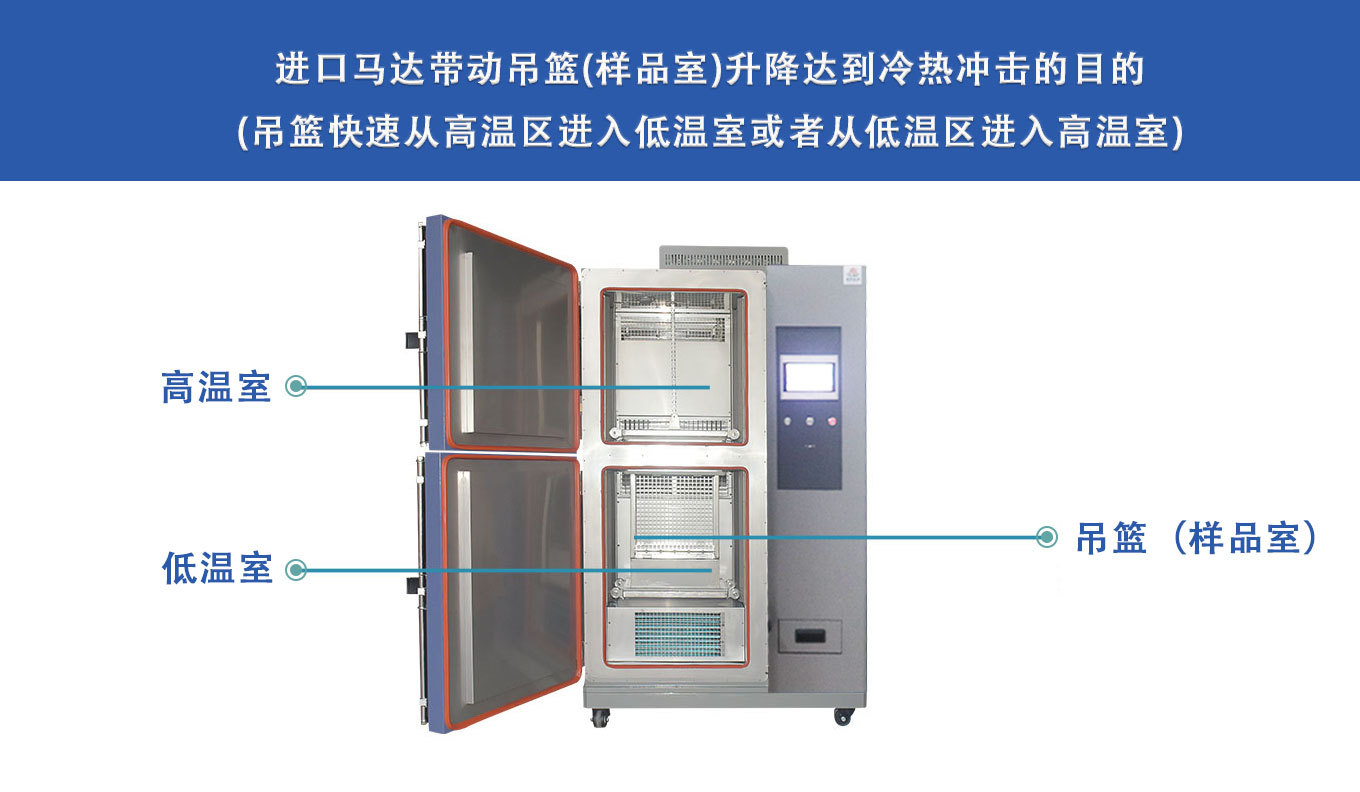

二廂式冷熱沖擊試驗箱箱體結構
冷熱沖擊試驗箱全部功能采用計算機控制,系自主開發的軟件,有良好的操作界面,使用戶的操作界面,使用戶的操作和監測都較加簡和直觀,保持功能可以使你正在運行的程序保持在目前的狀態下,可以臨時更改此程序段的數值,可以在屏幕上設置時間的參數,使制冷、加熱、提籃傳送切換,按設定值自動進行。冷箱、熱箱立控制,箱門互相立,擴大試驗箱的使用圍(一箱三用)產品保溫效果可以得到充分保證。
二廂式冷熱沖擊試驗箱控制系統
冷熱沖擊試驗箱主控制器采用進口雙回路高精度液晶顯示觸摸按鍵溫度控制器。該控制器采用液晶顯示觸摸屏,可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態,PID參數自整定功能。控制程序的編制采用人機對話方式,僅需設定溫度,就可實現制冷機自動運行功能,控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警,配置485通訊接口及運行軟件。
設定精度:溫度:0.1℃ 時間:1S用戶程序容量:10×99段。運行方式:程序運行,恒定運行。立**溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小于等于15秒。溫度恢復時間小于等于5分鐘。
二廂式冷熱沖擊試驗箱制冷系統
冷熱沖擊試驗箱制冷系統及壓縮機:為了保證試驗箱降溫速率和低溫度的要求,本試驗箱采用一套進口法國全封閉壓縮機所組成的二元復疊式風冷制冷系統。復疊式冷系統包含一個高溫制冷循環和一個低溫制冷循環,其連接容器為蒸發冷凝器,蒸發冷凝器也到能量傳遞的作用,將工作室內熱能通過兩級制冷系統傳遞出去,實現降溫的目的,制冷系統的設計應用能量調節技術,一種行之有效的式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節,使制冷系統的運行費用和故障率下降到較為經濟的狀態。制冷工作原:高冷循環均采用逆循環,該循環由兩個等溫過程和兩個絕熱過程組成。
其過程如下:制冷劑經壓縮機絕熱壓縮到較高的壓力,消耗了功使排氣溫度升高,之后制冷劑經冷凝器等溫地和四周介質進行熱交換,將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功,這時制冷劑溫度降低。后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱,使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
R404A(高溫循環)、R23(低溫循環);
內箱容積: | 50L、100L、150L、225、1000L(可按需訂制不同尺寸) |
提籃尺寸: | 450×450×500mm、 600×600×600mm 800×800×800mm(150L)1000×1000×1000mm |
沖擊轉換時間: | 10S |
溫度范圍 : | -70℃ ~+180℃ |
溫度偏差 : | ±0.5℃ |
溫濕度均差: | ±2℃ |
儲冷時間: | RT→-75℃ ≤ 65min |
儲熱時間: | RT→200℃ ≤ 35min |
內箱材質: | SUS#304不銹鋼 |
外箱材質: | 優質A3鋼板靜電噴塑 |
壓縮機: | 原裝進口壓縮機(泰康/博客) |
標準配置: | 測試孔、照明燈提籃樣品架1套 |
冷卻方式: | 風冷或水冷 |
通訊接口: | RS232、USB |
冷凝器: | 不銹鋼釬焊板式換熱器 |
加熱器/蒸發器: | 鎳鉻合金電加熱器/翅片式蒸發器 |
溫度傳感器: | PT100鉑金電阻測溫體 |
電源: | AC380V 50/60HZ |
1.質保期冷熱沖擊試驗箱因制造不良而發生損壞或不能正常工作時,供方免費維修。
2.驗收時,如果技術性能指標未達到技術方案規定要求,供方應給予及時解決,質保期可以因此而延長。
3.設備出現故障后,供方接到通知(必要時以書面形式)后保證在12小時內派出技術人員到需方現場,并盡快給出維修方案,迅速排除故障,需方提供配合。
4.冷熱沖擊試驗箱驗收合格之日起,整機免費保修壹年(人為導致故障除外)。
冷熱沖擊試驗箱操作培訓:
1.設備在驗收過程中,廣東德瑞檢測設備有限公司免費操作和維護保養培訓,培訓也可在驗收結束后單獨進行,需方提供場所和必要的條件。
2.培訓場地:需方現場。
3.培訓標準:使需方操作人員能達到熟練掌握設備的操作程序,并能正常維護保養。
4.除驗收過程中的操作、維護保養培訓外,質保期內可以為客戶免費提供新員工操作培訓2次。
冷熱沖擊試驗箱安裝調試驗收:
1.設備嚴格按技術要求現場制作。
2.設備嚴格按技術要求安裝、調試到位。
3.驗收:設備由雙方相關人員現場檢驗、驗收。
