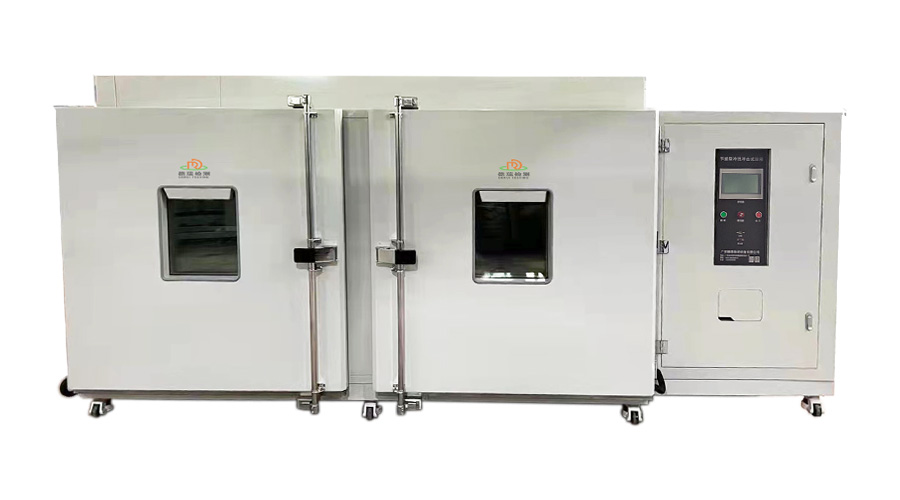

平移式冷熱沖擊試驗箱箱體構造：

1.1. 內箱材料：采用1.2mm厚SUS304#不銹鋼經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理，精美大方。

1.2. 外箱材料：采用1.2mm厚冷軋鋼板經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理后高溫噴粉烤漆處理表面，有效防止生銹，外觀烤漆處理。

1.3. 保溫材料：采用耐高溫玻璃纖維棉+聚氨酯硬質發泡膠制作而成混合保溫層，保溫效果明顯。

1.4. 樣品架：不銹鋼SUS304#格柵式置物架2片(承重≦25kg/片)，可調整間距40mm。

1.5. 引線測試孔：在測試工作室左側開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞。

1.6. 控制面板：液晶觸摸式可編程控制器，總電源開關、運轉指示燈、異常指示燈、結束指示燈、除霜指示燈、電源指示燈、RS-232通訊接口。

1.7. 箱門：預熱工作室、預冷工作室、試驗工作室分別開門，均為單開門；防爆把手；硅膠密封條，保證箱門密封不泄漏。

1.8. 風門：風門采用SUS304#不銹鋼加工成活動小門，小門上安裝有硅膠密封條及斷熱保溫層，小門內側采用環氧樹脂板斷熱，有效防止熱量互串，小門動作采用氣缸推動切換，自動循環控制，操作簡單。

1.9. 斷熱層：預熱工作室、預冷工作室、常溫沖擊室、試驗工作室間采用加厚保溫層斷熱，接口處采用耐高溫環氧樹脂板斷熱，有效防止熱量互串達到節能的目的；同時預熱工作室、預冷工作室、試驗工作室箱門內板均采用環氧樹脂板進行斷熱，有效防止熱量傳到設備外表影響設備安裝控件溫度，安全可靠。

1.10. 排氣管道：設備頂部設置有排氣管，可將此管連接到室外，以免高低溫沖擊時影響設備安裝空間溫度。

1.11. 空氣循環風道：預熱工作室內安裝加熱器、循環風機，內循環風道、溫度監測探頭、風門等；預冷工作室內安裝制冷蒸發器、儲冷片、加熱器、循環風機、內循環風道、溫度監測探頭、風門等；常溫沖擊室安裝有鼓風機、風門、排氣管等；測試工作室安裝有循環空氣導風網孔板、樣品放置托盤、托盤分度架、溫度監測探頭等。預冷、預熱階段常溫沖擊區不工作，高溫區及低溫區氣流進行內循環，快速將預熱區及預冷區空氣溫度達到預設定值；根據需要可選擇高溫或低溫開始沖擊測試。高溫沖擊測試時根據控制器發送指令控制預熱區風門工作，氣流經過測試工作區導風網孔板及測試樣品后返回到預熱區，此時常溫沖擊區不工，低溫區進行內部循環；低溫沖擊測試時根據控制器發送指令控制預冷區風門工作，氣流經過測試工作區導風網孔板及測試樣品后返回到預冷區，此時常溫沖擊區不工，高溫區進行內部循環；常溫沖擊時，根據控制器發送指令控制常溫沖擊區風門及鼓風機工作，鼓風機將設備安裝空間的氣流導入，經過測試工作區導風網孔板及測試樣品同時將測試工作區熱氣流或冷氣流排出室外，此時高溫區與低溫區進行內部循環。根據要求可設置多次循環自動控制；從而達到溫度快速交變和室內溫度均勻分布。

1.12. 箱體設計特點：設備設計為整體結構，正前面上方為試驗工作室，前面下方為預熱工作室，后面上方為預冷工作室，后面下方為制冷機組機械室，設備頂部安裝常溫沖擊循環風道及送風機，設備右側為電器控制箱。設備底部安裝移動腳輪及定位腳杯可方便設備移動及定位，預熱工作室、預冷工作室、常溫沖擊室、試驗工作室間通過風門切換互通，從而實現溫度快速交變的目的，同時占地面積較小節約使用場地。

1.質保期冷熱沖擊試驗箱因制造不良而發生損壞或不能正常工作時，供方免費維修。

2.驗收時，如果技術性能指標未達到技術方案規定要求，供方應給予及時解決，質保期可以因此而延長。

3.設備出現故障后，供方接到通知（必要時以書面形式）后保證在12小時內派出技術人員到需方現場，并盡快給出維修方案，迅速排除故障，需方提供配合。

4.冷熱沖擊試驗箱驗收合格之日起，整機免費保修壹年（人為導致故障除外）。

冷熱沖擊試驗箱操作培訓：

1.設備在驗收過程中，廣東德瑞檢測設備有限公司免費操作和維護保養培訓，培訓也可在驗收結束后單獨進行，需方提供場所和必要的條件。

2.培訓場地：需方現場。

3.培訓標準：使需方操作人員能達到熟練掌握設備的操作程序，并能正常維護保養。

4.除驗收過程中的操作、維護保養培訓外，質保期內可以為客戶免費提供新員工操作培訓2次。

冷熱沖擊試驗箱安裝調試驗收：

1.設備嚴格按技術要求現場制作。

2.設備嚴格按技術要求安裝、調試到位。

3.驗收：設備由雙方相關人員現場檢驗、驗收。
