龍門式影像測量?jī)x
龍門式影像測量?jī)x

龍門式影像測量?jī)x

龍門式三坐標測量機用本公司自行研發的,功能強大的測量軟件,可以方便快捷的對各種工件進行精確量測,為用戶提供了完善的測量解決方案,底光和表面光采用可調試LED冷光源,可實現對各種復雜表面工件進行精確量測,采用LED冷光源則可以避免一般熱光源帶來的熱脹冷縮的弊病,避免工件二次變形。廣東德瑞檢測設備有限公司提供多種型號供選擇,可滿足各種測量需求,咨詢了解詳情!
產品介紹

一、龍門式影像測量?jī)x測量對象

LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件(連接器、接線端子)、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。

二、龍門式影像測量?jī)x測量元素

長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。

、龍門式三坐標測量機特點

1、整機采用天然大理石制作(行業內儀器X、Y測量平臺普遍是采用鑄鐵及鑄鋁制造,熱脹冷縮明顯大于天然大理石,如此無法確保儀器長久保持精度穩定),永不形變、高精度、高穩定性。

2、全新流線型的造型設計,外觀整潔、直觀、大方。

3、采用全閉環伺服控制技術,運行平穩,噪音低,運行速度快。

4、全搖桿/鼠標操作,簡單易用

5、底光和表面光采用可調試LED冷光源,可實現對各種復雜表面工件進行精確量測,采用LED冷光源則可以避免一般熱光源帶來的熱脹冷縮的弊病,避免工件二次變形。

6、采用300萬像素工業高清晰彩色CCD

7、采用定格卡位連續變倍鏡頭,變倍率無需校正,大大提高了工作效率及測量精度。

8、Z軸采用平行直線導軌結構加配重塊設計,減輕了其重量,提高結構的穩定性,并減少了其自身變形,提高了Z軸的定位精度及穩定性。

9、測量軟件:采用本公司自行研發的,功能強大的測量軟件,可以方便快捷的對各種工件進行精確量測,為用戶提供了完善的測量解決方案

10、選配基恩仕G30激光測頭

11、選配接觸式探測

注:Z軸可定制加高



技術參數

X、Y軸測量行程:

 600*800mm

Z軸行程 :

200mm調焦及輔助測量(加裝精密測頭做3D測量,可定制加高)

傳動形式:

四軸全閉環控制:三軸交流伺服馬達全閉環控制,預壓線性滑軌與研磨級滾珠螺桿驅動,步進馬達同軸控制鏡頭組

玻璃臺尺寸 :

890*790

工作尺寸 :

940*800

外型尺寸 :

1600*1300*1780

重量:

800kg

測量精度 :

XYZ軸≦(2+L/200)um,Z軸(光學測量時)≦(5+L/200)um

光柵尺:

采用開放式高分辨率玻璃光柵尺,分辨率0.001mm

導軌:

進口研磨級滾珠螺桿和精密線性導軌

圖像傳感器CCD:

進口彩色高分辨率攝像機

光源:

 可程控四環八區LED表面光及直軸輪廓冷光源(選配同軸冷光源),亮度可調

光學鏡頭:

全自動變倍:0.7-4.5X

光學系統:

6.5:1連續變倍卡位鏡筒

放大倍率:

30-230X

輪廓光源系統:

LED冷光源256級亮度程控可調

表面光源系統:

 8顆LED冷光源,256級亮度程控可調,可選配分區光源

數據控制:

專用數據控制器、USB接口、軟件調節光源亮度

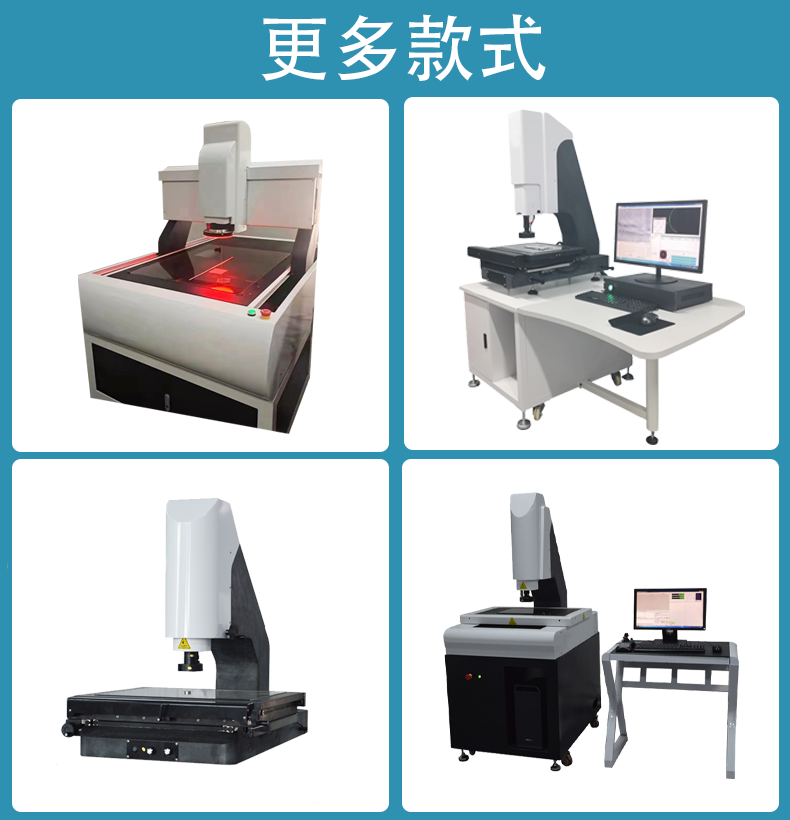

產品圖片

售后保障

1. 考慮客戶的不同情況,本著“貼心服務”的原則,工程師根據場地空間、環境、安全性、便利性等情況,為客戶提供更直觀、專業的產品建議和布置方案,并督促提供儀器設備所需配套條件;

2.建立產品技術檔案管理體系:

3.售后服務保障制度體系:

3.1設備安裝與調試:我公司派專業操作人員負責對設備整體的安裝調試工作。

3.2技術培訓:儀器設備運抵貴司后,我公司免費為使用者培訓操作員2-3名,確保儀器設備以后的正常運轉?!?/p>

3.3定期回訪:安裝調試完畢后,保修內每個季度,售后服務人員回訪一次。

3.4及時處理:2小時內電話指導。長三角、珠三角24小時內趕到現場,其它地區48小時內趕到現場。

3.5 一年保修,終身維護。
